No setor elétrico, os disjuntores de média tensão são componentes críticos para garantir a segurança operacional, seletividade e continuidade dos sistemas de distribuição de energia. Presentes em redes de 1 kV a 36 kV, eles atuam como dispositivos de manobra e proteção, interrompendo correntes anormais — como curtos-circuitos e sobrecargas — antes que danos maiores ocorram.
Neste artigo, detalhamos as principais tecnologias disponíveis, aplicações típicas, vantagens operacionais e os critérios técnicos mais relevantes para a seleção adequada de disjuntores de média tensão.
1. Função e importância dos disjuntores de média tensão
Ao contrário dos disjuntores residenciais ou de baixa tensão, os disjuntores de média tensão devem interromper correntes extremamente elevadas (muitas vezes superiores a 20 kA), com velocidade e precisão, preservando a integridade de transformadores, cabos e demais ativos do sistema.
Além disso, muitos modelos modernos já contam com integração a sistemas de automação e monitoramento, permitindo diagnóstico remoto e tomada de decisão rápida em caso de falha.
2. Tecnologias de interrupção: Vácuo, SF₆ e outros
Os disjuntores de média tensão diferem principalmente pelo método de extinção do arco elétrico, que ocorre no momento da interrupção da corrente. Os principais tipos são:
🔸 Disjuntores a Vácuo (VCB – Vacuum Circuit Breaker)
- Utilizam câmara selada com vácuo como meio de extinção do arco.
- Extremamente duráveis, exigem baixa manutenção.
- Comuns em painéis industriais e subestações urbanas.
🔸 Disjuntores a Gás SF₆
- Utilizam hexafluoreto de enxofre (SF₆), um gás dielétrico com excelente capacidade de interrupção.
- Muito utilizados em subestações blindadas (GIS).
- Exigem controle rigoroso de vazamento, devido ao impacto ambiental do gás.

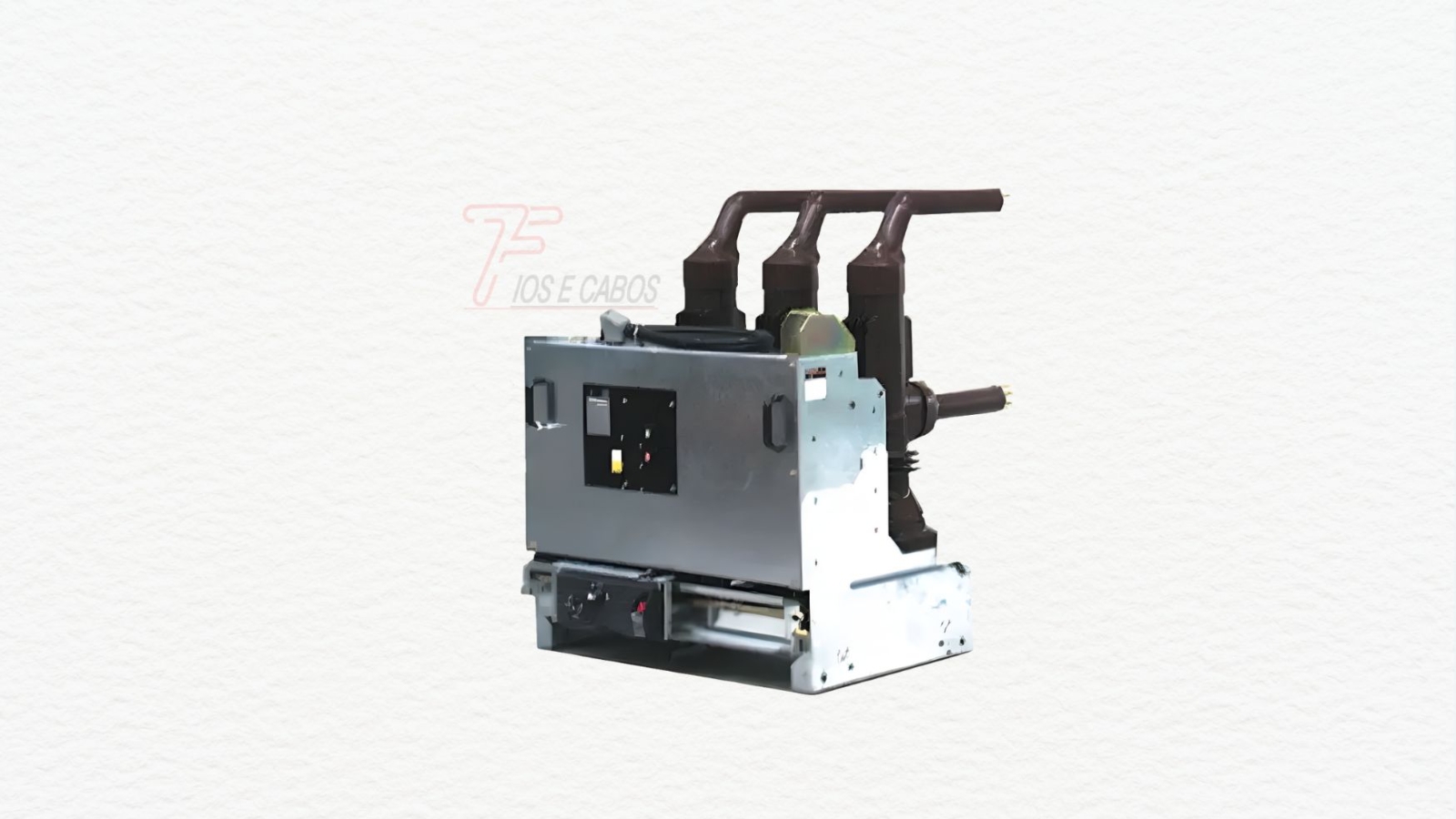

🔸 Disjuntores a Óleo (em desuso)
- Utilizados no passado, têm sido substituídos por alternativas mais limpas e eficientes.
- Ainda presentes em sistemas antigos ou em áreas rurais remotas.
3. Características técnicas relevantes
Ao especificar um disjuntor de média tensão, deve-se observar:
| Parâmetro Técnico | Descrição |
|---|---|
| Tensão Nominal (kV) | Tensão máxima para operação contínua. Ex: 15 kV, 24 kV, 36 kV |
| Corrente Nominal (A) | Corrente suportada continuamente, ex: 630 A, 1250 A, 2500 A |
| Capacidade de Interrupção (kA) | Valor de pico que o equipamento pode interromper com segurança |
| Tempo de interrupção | Tempo necessário para cortar a corrente (em ciclos ou milissegundos) |
| Número de manobras mecânicas/eléctricas | Ciclos suportados antes de manutenção programada |
| Tipo de instalação | Interior, exterior, abrigado, painel, etc. |
A norma ABNT NBR 13328 e a IEC 62271-100 são referências para a especificação correta desses equipamentos.
4. Aplicações típicas
Os disjuntores de média tensão são utilizados em diversos segmentos do mercado, como:
- 🏭 Indústrias de processo (mineração, papel e celulose, siderurgia)
- 🌇 Distribuidoras de energia em redes primárias de distribuição
- ☀️ Usinas de energia solar e eólica
- 🏢 Centros de dados (Data Centers) e edifícios comerciais
- 🚄 Infraestruturas críticas (metrôs, aeroportos, hospitais)
Em todos esses contextos, a confiabilidade do sistema depende diretamente do desempenho adequado do disjuntor.
5. Tendências e inovações no setor
O avanço da tecnologia elétrica tem promovido melhorias importantes na área de disjuntores de média tensão:
- Disjuntores com monitoramento digital integrado
- Sensores térmicos, análise de vibração, comunicação via protocolos industriais (Modbus, IEC 61850)
- Redução de impacto ambiental
- Alternativas ao SF₆ em disjuntores ecológicos com gás isolante seco ou tecnologia sólida
- Manutenção preditiva e analytics
- Coleta de dados em tempo real para tomada de decisão inteligente sobre falhas e substituições
